北邮Matlab选修 期中作业
题目 #1
问题描述

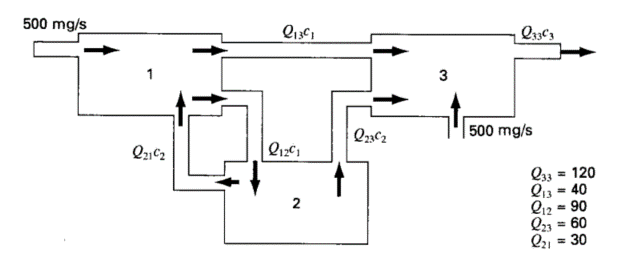

下图给出了一个用管道连接的三个反应的系统。如图所示，化学物质通过每个管道传输的速率等于流率Q(单位为$m^3/s$)乘以导致流动的反应浓度c(单位为$mg/m^3$)。如果系统状态稳定，则每个反应输入的化学物质和输出的达到平衡。为每个反应构建质量平衡方程，并求解得到它们的浓度。
数学模型
数学关系
对于所有的反应，在稳定状态时，都有流入的速率等于流出的速率，以此为基础，可以得到三个方程如下：
-
反应 #1
$$ 500+Q_{21}c_2 = Q_{12}c_1 + Q_{13}c_1 $$
-
反应 #2
$$ Q_{12}c_1=Q_{21}c_2+Q_{23}c_2 $$
-
反应 #3
$$ 500 + Q_{13}c_1+Q{23}c_2=Q_{33}c_3 $$
化简并得到对应方程
其中：
替换并转化成矩阵形式如下：
程序设计
%Guass.m
function [U,x]=Gauss(A,b)
% 顺序Gauss消去法求解线性方程组
% 输入参数：
%---A：线性方程组的系数矩阵
%---b：线性方程组的右端项
% 输出参数：
%
%---U：消元后的上三角方程组的增广矩阵---x：线性方程组的解
n=length(b);
% 消元过程
for k=1:n-1 % 消元成上三角矩阵
m=A(k+1:n,k)/A(k,k);
A(k+1:n,k+1:n)=A(k+1:n,k+1:n)-m*A(k,k+1:n);
b(k+1:n)=b(k+1:n)-m*b(k);
A(k+1:n,k)=zeros(n-k,1);
end
U=[A,b];
% 回代过程
x=zeros(n,1);
x(n)=b(n)/A(n,n); % 求x_n
for k=n-1:-1:1 % 回代
x(k)=(b(k)-A(k,k+1:n)*x(k+1:n))/A(k,k); % 求 x_k，k=n-1,n-2,…,1
end
计算结果
%test1.m
A=[130,-30,0;90,-90,0;40,60,-120];
b=[500;0;-500];
[U,c]=Gauss(A,b);
disp(c);
>> test1
5.0000
5.0000
8.3333
题目 #2
问题描述
下面给出了一个迭代模型：
写出求解该模型的M函数。如果迭代初值为$x_0=y_0=0$，那么，进行30000次迭代求出一组$x$和$y$向量，然后在所有的$x_k$和$y_k$坐标处画一个点（注意不要连线），最后绘制出所需的图形（说明：这样绘制出的图形称为Henon引力线图，它将迭代出来的随机点吸引到一起，最后得出貌似连贯的引力线图）。
程序设计
%Henon.m
function XY=Henon(x0,y0,N)
% Henon引力线
% 输入参数：
%
%---x0：迭代初始值-x0
%---y0：迭代初始值-y0
%---N：迭代次数
% 输出参数：
%
%---XY：Henon引力线的点坐标
x=x0;
y=y0;
% 初始化存储结果的矩阵，第一行存储初始值
XY = [x0, y0];
% 迭代模型
for k = 1:N
% 更新x和y的值
x_new = 1 + y - 1.4 * x^2;
y_new = 0.3 * x;
% 将新的x和y值添加到矩阵的下一行
XY = [XY; x_new, y_new];
x=x_new;
y=y_new;
end
% 绘制Henon引力线图
figure;
plot(XY(:,1), XY(:,2), '.'); % 绘制点，不连线
title('Henon引力线图');
计算结果
%test2.m
x0=0;y0=0;%定义初始值
N=30000;%迭代次数
XY=Henon(x0,y0,N);%调用函数

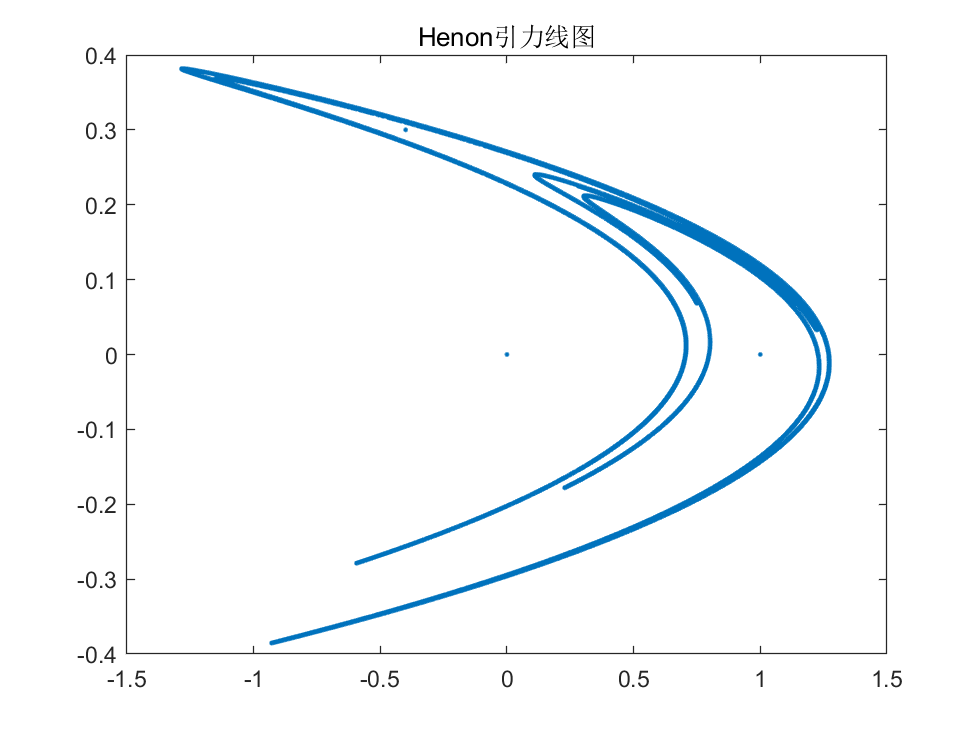

>> test2
